MCGS触摸屏嵌入版组态软件快速入门帮助-工程简介
本章通过介绍一个水位控制系统的组态过程，详细讲解如何应用MCGS嵌入版组态软件完成一个工程。本样例工程中涉及到动画制作、控制流程的编写、模拟设备的连接、报警输出、报表曲线显示等多项组态操作。

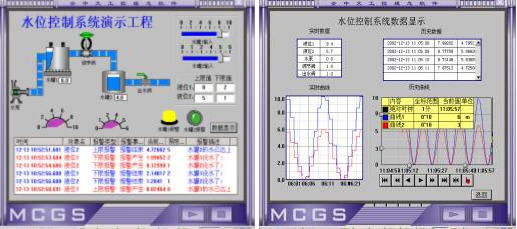

工程效果图
工程最终效果图如下：
工程分析：在开始组态工程之前，先对该工程进行剖析，以便从整体上把握工程的结构、流程、需实现的功能及如何实现这些功能。
工程框架：2个用户窗口：水位控制、数据显示
3个策略：启动策略、退出策略、循环策略
数据对象：水泵、调节阀、出水阀、液位1、液位2、液位1上限、液位1下限、液位2上限、液位2下限、液位组
图形制作：
● 水位控制窗口
水泵、调节阀、出水阀、水罐、报警指示灯：由对象元件库引入
管道：通过流动块构件实现
水罐水量控制：通过滑动输入器实现
水量的显示：通过旋转仪表、标签构件实现
报警实时显示：通过报警显示构件实现
动态修改报警限值：通过输入框构件实现
● 数据显示窗口
实时数据：通过自由表格构件实现
历史数据：通过历史表格构件实现
实时曲线：通过实时曲线构件实现
历史曲线：通过历史曲线构件实现
流程控制：通过循环策略中的脚本程序策略块实现
安全机制：通过用户权限管理、工程安全管理、脚本程序实现
