MCGS触摸屏嵌入版组态软件快速入门帮助-制作工程画面
建立画面
1、在“用户窗口”中单击“新建窗口”按钮，建立“窗口0”。
2、选中“窗口0”，单击“窗口属性”，进入“用户窗口属性设置”。
3、将窗口名称改为：水位控制；窗口标题改为：水位控制；其它不变，单击“确认”。
4、在“用户窗口”中，选中“水位控制”，点击右键，选择下拉菜单中的“设置为启动窗口”选项，将该窗口设置为运行时自动加载的窗口。如图：
编辑画面
选中“水位控制”窗口图标，单击“动画组态”，进入动画组态窗口，开始编辑画面。
制作文字框图
1、单击工具条中的“工具箱”
按钮，打开绘图工具箱。
2、选择“工具箱”内的“标签”按钮
，鼠标的光标呈“十字”形，在窗口顶端**位置拖拽鼠标，根据需要拉出一个一定大小的矩形。
3、在光标闪烁位置输入文字“水位控制系统演示工程”，按回车键或在窗口任意位置用鼠标点击一下，文字输入完毕。
4、选中文字框，作如下设置：
● 点击工具条上的
（填充色）按钮，设定文字框的背景颜色为：没有填充；
● 点击工具条上的
（线色）按钮，设置文字框的边线颜色为：没有边线；
● 点击工具条上的
（字符字体）按钮，设置文字字体为：宋体；字型为：粗体；大小为：26；
● 点击工具条上的
（字符颜色）按钮，将文字颜色设为：蓝色。
制作水箱
1、单击绘图工具箱中的

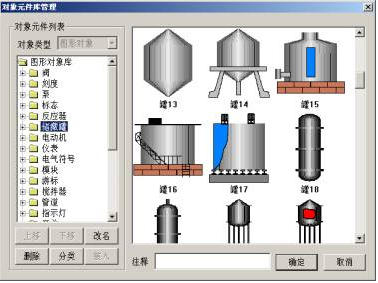

（插入元件）图标，弹出对象元件管理对话框，如图：
2、从“储藏罐”类中选取罐17、罐53。
3、从“阀”和“泵”类中分别选取2个阀（阀58、阀44）、1个泵（泵38）。
4、将储藏罐、阀、泵调整为适当大小，放到适当位置，参照效果图。
5、选中工具箱内的流动块动画构件图标
，鼠标的光标呈“十”字形，移动鼠标至窗口的预定位置，点击一下鼠标左键，移动鼠标，在鼠标光标后形成一道虚线，拖动一定距离后，点击鼠标左键，生成一段流动块。再拖动鼠标（可沿原来方向，也可垂直原来方向），生成下一段流动块。
6、当用户想结束绘制时，双击鼠标左键即可。
7、当用户想修改流动块时，选中流动块（流动块周围出现选中标志：白色小方块），鼠标指针指向小方块，按住左键不放，拖动鼠标，即可调整流动块的形状。
8、使用工具箱中
的图标，分别对阀，罐进行文字注释。依次为：水泵、水罐1、调节阀、水罐2、出水阀。文字注释的设置同“编辑画面”中的“制作文字框图”。
9、选择“文件”菜单中的“保存窗口”选项，保存画面。
整体画面

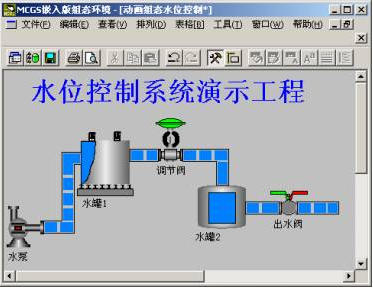

最后生成的画面如下图所示：
